JST stik

Introduktion

JST-stik refererer generelt til elektriske stik, det vil sige enheder, der forbinder to aktive enheder for at transmittere strøm eller signaler. Produktet er meget udbredt i luftfart, rumfart, nationalt forsvar og andre militære systemer. Disse stik ligner enten designet af Japan Solderless Terminal eller skabt ud fra dem.

Normale typer

Med så mange forskellige typer stik, kan det være svært at følge med i alle de nyeste trends. Nedenfor er nogle almindelige enhedstyper.

1) JST ZH (1,5 mm pitch) stik

Det er en af ​​de mindste pitch-konnektortyper, hvilket betyder, at den kun kan bruges i gennemgående applikationer. Denne type er ideel til 3D-printerrelaterede anvendelser.

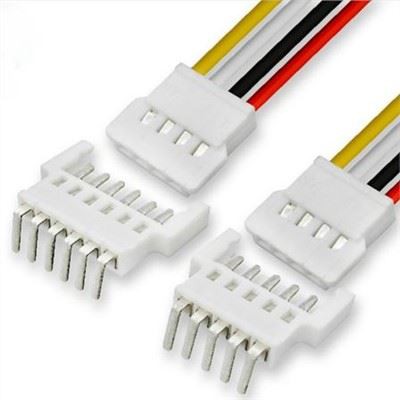

2) JST PH(2.0mm Pitch) stik

2.0mm pitch-stik er et populært valg til billig forbrugerelektronik og dele, men er ikke særlig robuste på grund af deres lette konstruktionsmasse. En lignende version med to rækker er tilgængelig (PHD).

3) JST XH (2,54 mm pitch) stik

Dette er en lidt større version af PH-stikket, bortset fra 2,5 mm pitch og andre kontakter end de fleste standardstik, disse findes for det meste på billig forbrugerelektronik. Serien har en enkelt-positions header (indsættelse) og to beholdere i modsatte ender, hvilket udgør dens bipolære design. Den mindre version kan nemt monteres på ledninger uden at være for omfangsrig, samtidig med at den tilbyder fuld fleksibilitet, når tingene forbindes.

4) JST PA/XA (2.0mm/2.5mm Pitch) konnektor

Dette stik er mindre kendt end dets fætre, og de mindre almindelige typer falder ind under denne kategori, som normalt kun er til stede, når du ser på forbrugerprodukter som japanske LCD-tv'er. Disse produkter kræver fremragende luftfugtighedsevne og 95 procents slagstyrketest.

5) JST EH (2,5 mm pitch) stik

EH-stik er et populært valg til produkter, der kræver en billig og slank strømførende enhed. Pitch på 2 mm gør dem slankere end andre stik med lignende funktionalitet som XH.

6) JST RCY (2,5 mm pitch) stik

RCY er et lille to-positionsstik designet til ledningsforbindelser, og det ser ud til at være almindeligt at finde i batteripakker af alle størrelser og former.

7) JST SH/SR(1.0mm Pitch) stik

Denne serie af stik er den perfekte løsning til at forbinde forskellige genstande til en bærbar computer. Du kan finde disse inde i den bærbare computer. De kommer med vinger, der hjælper med frakobling, og husene er tilgængelige til "SH" eller en kombination af samlinger såsom SR.

8) JST SHD (1.0mm pitch) stik

1.0mm-serien med dobbelt rækker er meget lig SH/SR-serien, men med en ekstra række. Dette design gør den ideel til LCD/LVDS-applikationer.

9) JST GH1,25 mm pitch-stik

Den tidligere SHD 1.0mm blev designet til overflademontering med én stor forskel: en positiv låsemekanisme og en helt anden type matchende overflade, der giver en stærkere forbindelse mellem komponenter end nogensinde før på så lille et bordpunkt.

10) JST VH (3,96 mm pitch) stik

Denne type stik er mere tilbøjelige til at blive fundet i højspændings- eller strømforbindelser. De bruges almindeligvis i netledninger til japanske apparater.

JST og Molex forskel:

JST er et japansk mærke og MOLEX er lavet i USA.

Den største forskel mellem de to burde være placeringen af ​​deres hovedkontor.

Både JST og Molex stik har fabrikker på det kinesiske fastland for kvalitetskontrol og konkurrencedygtige priser.

Men prisen er stadig flere gange dyrere end den indenlandske på det kinesiske fastland. Velkommen til at forespørge om udskiftning af JST-stikket!
