IPhone 14 Pro Lightning-kabel

Efter en gennemgang af kablets udseende, længde og terminaltest, begynder en adskillelsessession, så alle kan se, hvordan dette iphone 14 pro lightning-kabel blev konstrueret internt af Apple.

Lav først et snit i Lightning-terminalens plastikhus, så en fast stålmuffe kan punktsvejses nedenunder.

En stålmuffe med en punktsvejsning omkring beskytter interiøret. Den ene ende er fyldt med fugemasse, og den anden ende er sat sammen med en plastring.

For at give jordforbindelse, afskærmning og fastgørelsesarbejde binder stålmuffen kablet i enden.

Skil kablets bageste stålkappesele ad, før du går videre.

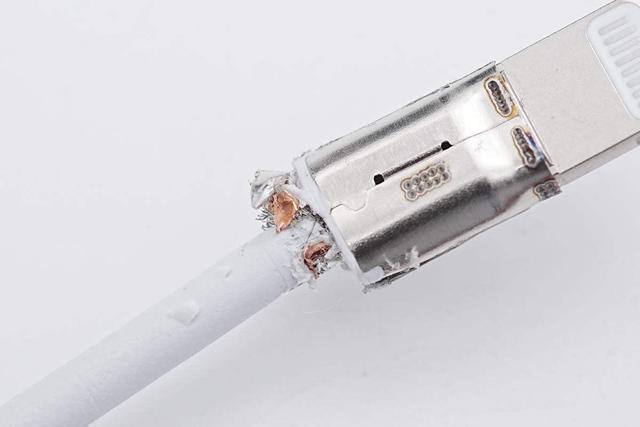

Fjern den todelte punktsvejsede faste stålmuffe, der var sikret og beskyttede Lightning-terminalen ved at blive punktsvejset til den.

Lightning-terminalen loddes, efter at kabelhalen er blevet støbt, fastgjort og sikret som en komplet.

Den interne integration af PD-hurtigopladningsprotokolidentifikationen, krypteringsmodulet samt produktets serienummer, producent og andre oplysninger.

Forsiden af ​​det lille bræt har en enorm chip model AS3616A.

Selvklæbende beskyttelse er fastgjort til loddesamlingens bagside.

Under klæbemidlet er der også en CSP-pakket chip.

Efter at have foretaget det indledende snit for at adskille skallen fra USB-C-terminalen, blev den indvendige stålmuffe punktsvejset.

USB-C hanstiksamling plastringfyldning.

Stålbøsningen er en todelt struktur, der er punktsvejset på plads på både USB-C-hanstikket og selve stålbøsningen, hvilket skaber en ekstremt robust forbindelse.

Den indvendige indsprøjtning gør, at trådendebøsningen kan formes i ét stykke.

Enden af ​​kablet fastgøres ligeledes ved en sprøjtestøbningsteknik og loddes til USB-C-terminalen, efter at den punktloddede faste stålkappe er fjernet.

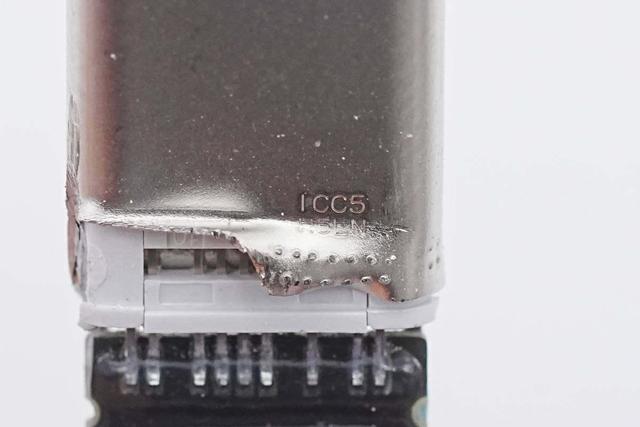

Stålmuffen og USB-C-hanstikket er smeltet ret tæt sammen.

Lod den positive ledning, CC-ledningen, USB 2.0-dataledningen og den negative blottede ledningskerne til den lille kortside af USB-C-stikket.

På bagsiden af ​​klemrækken er der to filterkondensatorer loddet på plads.

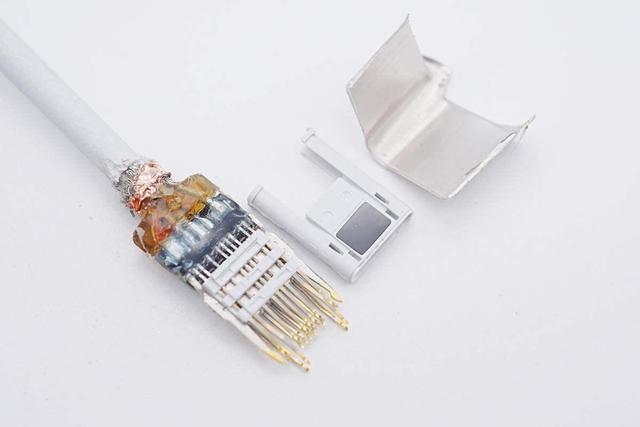

Fjern USB-C-hanstikkets metalhus.

Det indvendige plastpositioneringsbeslag i nærbillede.

Hanstikket er et design uden fuld ben, hvor de to ben nær den ydre negative terminal forlænges og forbindes til opladerens interne terminal til jording, et proprietært design til Apple C til L kabler og opladere.

Nærbillede af en intern stift; kraftig guldbelægning ved terminalforbindelser; modstår oxidation; længere levetid.

Skær datalinjen ud og se på tværsnittet. Fem kerner med isolerende hud er synlige; den positive strømkerne har to røde kerner, den indre kerne er tykkere, CC-kernen har en blå tynd linje i midten, USB 2.0-kernen har hvid og grøn, og den negative strømkerne i den ydre området er blottet trådkerne.

Klip kablets ydre beklædning for at afsløre et lag af afskærmningsviklinger indeni.

Under afskærmningsnettet er et lag afskærmende aluminiumsfolie.

Fjern den afskærmende aluminiumsfolie for at afsløre data- og strømkernerne indeni sammen med træktråden. Alle kerner har en roterende viklingsstruktur, som kan være med til at reducere stress og øge kablets fleksibilitet.

Det følgende vil begynde med at give et overblik over kablets indre kerner, før du går i detaljer.

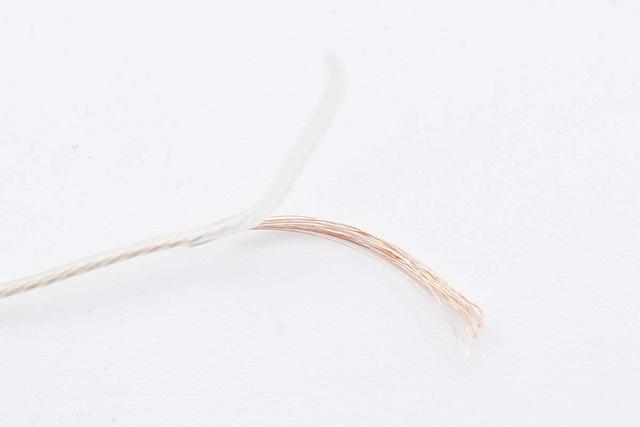

De to røde positive strømledningskerner består af intern anti-træk ledningsfri ren kobbertråd.

Hvidt D-core datakabel til USB 2.0; den interne anti-pull wire var ikke til stede.

Grøn for D plus kernedatakabel til USB 2.0; ingen intern anti-træk wire.

Kerner af blå CC-tråd, der er snoet.

Den negative trådkerne er vist tæt på med fire parallelle fortinnede kobbertråde.

Nærbillede af kablets indvendige spændetråd.

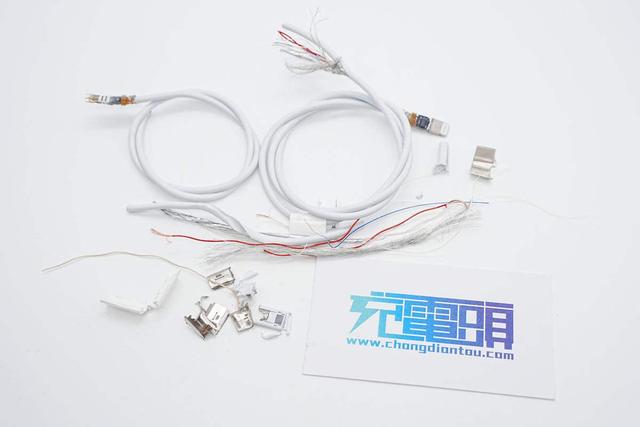

Alle blev hurtigt adskilt for at afsløre et familieportræt.

Adskil Resumé

Kablet, der følger med iPhone 14 Pro Max, har samme udseende som standard C94-kablet og har produktnummeret A2561. Kablet vejer omkring 20 g, har en diameter på omkring 3 mm og en længde på omkring 1 meter. Lightning-terminaler til C91M-terminaler, sølvkontakter, OEM-kabel lavet af Foxconn, USB-C han-ikke-fuld PIN-design.
